1. Kepala silinder (cylinder head)
2. Blok silinder mesin (cylinder block)
3. Bak engkol mesin (crankcase)
Jadi, tiga bagian utama tersebut merupakan tulang punggung bagi kendaraan bermotor roda dua.
Pada tahap pertama mempelajari mesin secara teori maupun praktek, terlebih dahulu diperlukan pengetahuan tentang nama-nama, lokasi dan fungsi dari komponen-komponennya.
Kepala Silinder (Cylinder Head)
Kepala silinder bertumpu pada bagian atas blok silinder. Titik tumpunya disekat dengan gasket (paking) untuk menjaga agar tidak terjadi kebocoran kompresi, disamping itu agar permukaan metal kepala silinder dan permukaan bagian atas blok silinder tidak rusak. Kepala silinder biasanya dibuat dari bahan Aluminium campuran, supaya tahan karat juga tahan pada suhu tinggi serta ringan. Biasanya bagian luar kontruksi kepala silinder bersirip, ini untuk membantu melepaskan panas pada mesin berpendingin udara.

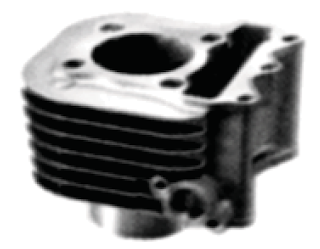

Blok Silinder Mesin
Silinder liner dan blok silinder merupakan dua bagian yang melekat satu sama lain. Daya sebuah motor biasanya dinyatakan oleh besarnya isi silinder suatu motor. Silinder liner terpasang erat pada blok, dan bahannya tidak sama. Silinder liner dibuat dari bahan yang tahan terhadap gesekan dan panas, sedangkan blok dibuat dari besi tuang yang tahan panas. Pada mulanya, ada yang merancang menjadi satu, sekarang sudah jarang ada. Sekarang dibuat terpisah berarti silinder liner dapat diganti bila keausannya sudah berlebihan. Bahannya dibuat dari besi tuang kelabu. Untuk motor-motor yang ringan seperti pada sepeda
motor bahan ini dicampur dengan alumunium. Bahan blok dipilih agar memenuhi syarat-syarat pemakaian yaitu: Tahan terhadap suhu yang tinggi, dapat menghantarkan panas dengan baik, dan tahan terhadap gesekan.
Blok silinder merupakan tempat bergerak piston. Tempat piston berada tepat di tengah blok silinder. Silinder liner piston ini dilapisi bahan khusus agar tidak cepat aus akibat gesekan. Meskipun telah mendapat pelumasan yang mencukupi tetapi keausan lubang silinder tetap tak dapat dihindari. Karenanya dalam jangka waktu yang lama keausan tersebut pasti terjadi. Keausan lubang silinder bisa saja terjadi secara tidak merata sehingga dapat berupa keovalan atau ketirusan. Masing-masing kerusakan tersebut harus diketahui untuk menentukan langkah perbaikannya.
Cara mengukur keausan silinder:
1. Lepaskan blok silinder
2. Lepaskan piston
3. Ukur diameter lubang silinder dengan ”dial indikator” bagian yang diukur bagian atas, tengah dan bawah dari lubang silinder. Pengukuran dilakukan dua kali pada posisi menyilang.
4. Hitung besarnya keovalan dan ketirusan. Bandingkan dengan ketentuan pada buku manual servisnya. Jika besarnya keovalan dan ketirusan melebihi batas-batas yang diijinkan lubang silinder harus diover size. Tahapan over size adalah 0,25 mm, 0,50 mm, 0,75 mm dan 1,00 mm. Over size pertama seharusnya 0,25 mm dengan keausan di bawah 0,25 mm dan seterusnya. Jika silinder sudah tidak mungkin di over size maka penyelesaiannya adalah dengan diganti pelapis silindernya.
Kontruksi luar blok silinder dibuat seperti sirip, ini untuk melepaskan panas akibat kerja mesin. Dengan adanya sirip-sirip tersebut, akan terjadi pendinginan terhadap mesin karena udara bisa mengalir diantara sirip-sirip. Sirip juga memperluas bidang pendinginan, sehingga penyerapan panas lebih besar dan suhu motor tidak terlampau tinggi dan sesuai dengan temperatur kerja.
Persyaratan silinder yang baik adalah lobangnya bulat dan licin dari bawah ke atas, setiap dinding-dindingnya tidak terdapat goresan yang biasanya timbul dari pegas ring, pistonnya tidak longgar (tidak melebihi apa yang telah ditentukan), tidak retak ataupun pecah-pecah.
Piston
Piston mempunyai bentuk seperti silinder. Bekerja dan bergerak secara translasi (gerak bolak-balik) di dalam silinder. Piston merupakan sumbu geser yang terpasang presisi di dalam sebuah silinder. Dengan tujuan, baik untuk mengubah volume dari tabung, menekan fluida dalam silinder, membuka-tutup jalur aliran atau pun kombinasi semua itu. Piston terdorong sebagai akibat dari ekspansi tekanan sebagai hasil pembakaran. Piston selalu menerima temperatur dan tekanan yang tinggi, bergerak dengan kecepatan tinggi dan terus menerus. Gerakan langkah piston bisa 2400 kali atau lebih setiap menit. Jadi setiap detik piston bergerak 40 kali atau lebih di dalam silindernya. Temperatur yang diterima oleh piston berbeda-beda dan pengaruh panas juga berbeda dari permukaan ke permukaan lainnya. Sesungguhnya yang terjadi adalah pemuaian udara panas sehingga tekanan tersebut mengandung tenaga yang sangat besar. Piston bergerak dari TMA ke TMB sebagai gerak lurus. Selanjutnya, piston kembali ke TMA membuang gas bekas.
Gerakan turun naik piston ini berlangsung sangat cepat melayani proses motor yang terdiri dari langkah pengisian, kompresi, usaha dan pembuangan gas bekas.
