Cara Kerja Rem Sepeda Motor

Sistem rem dalam suatu kendaraan sepeda motor termasuk sistem yang sangat penting karena berkaitan dengan faktor keselamatan berkendara. Sistem rem berfungsi untuk memperlambat dan atau menghentikan sepeda motor dengan cara mengubah tenaga kinetik/gerak dari kendaraan tersebut menjadi tenaga panas. Perubahan tenaga tersebut diperoleh dari gesekan antara komponen bergerak yang dipasangkan pada roda sepeda motor dengan suatu bahan yang dirancang khusus tahan terhadap gesekan.




Gesekan (friction) merupakan faktor utama dalam pengereman. Oleh karena itu komponen yang dibuat untuk sistem rem harus mempunyai sifat bahan yang tidak hanya menghasilkan jumlah gesekan yang besar, tetapi juga harus tahan terhadap gesekan dan tidak menghasilkan panas yang dapat menyebabkan bahan tersebut meleleh atau berubah bentuk. Bahan-bahan yang tahan terhadap gesekan tersebut biasanya merupakan gabungan dari beberapa bahan yang disatukan dengan melakukan perlakuan tertentu. Sejumlah bahan tersebut antara lain; tembaga, kuningan, timah, grafit, karbon, kevlar, resin/damar, fiber dan bahan-bahan aditif/tambahan lainnya.

Terdapat dua tipe sistem rem yang digunakan pada sepeda motor, yaitu: 1) Rem tromol (drum brake) dan 2) rem cakram/piringan (disc brake). Cara pengoperasian sistem rem-nya juga terbagi dua, yaitu; 1) secara mekanik dengan memakai kabel baja, dan 2) secara hidrolik dengan menggunakan fluida/cairan. Cara pengoperasian sistem rem tipe tromol umumnya secara mekanik, sedangkan tipe cakram secara hidrolik.

REM TROMOL (DRUM BRAKE)

Rem tromol merupakan sistem rem yang telah menjadi metode pengereman standar yang digunakan sepeda motor kapasitas kecil pada beberapa tahun belakangan ini. Alasannya adalah karena rem tromol sederhana dan murah. Konstruksi rem tromol umumnya terdiri dari komponen-komponen seperti: sepatu rem (brake shoe), tromol (drum), pegas pengembali (return springs), tuas penggerak (lever), dudukan rem tromol (backplate), dan cam/nok penggerak. Cara pengoperasian rem tromol pada umumnya secara mekanik yang terdiri dari; pedal rem (brake pedal) dan batang (rod) penggerak.

Konstruksi dan cara kerja rem tromol seperti terlihat pada gambar di bawah ini:

Pada saat kabel atau batang penghubung (tidak ditarik), sepatu rem dan tromol tidak saling kontak. Tromol rem berputar bebas mengikuti putaran roda.Tetapi saat kabel rem atau batang penghubung ditarik, lengan rem atau tuas rem memutar cam/nok pada sepatu rem sehingga sepatu rem menjadi mengembang dan kanvas rem (pirodo)nya bergesekan dengan tromol. Akibatnya putaran tromol dapat ditahan atau dihentikan, dan ini juga berarti menahan atau menghentikan putaran roda.

Rem tromol dan kelengkapannya
(1) Brake pedal (pedal rem),
(2) Operating rod (batang penghubung),
(3) Brake lever (tuas rem),
(4) Brake shoe (sepatu rem), dan
(5) Drum (tromol)

Rem tromol terbuat dari besi tuang dan digabung dengan hub saat rem digunakan sehingga panas gesekan akan timbul dan gaya gesek dari brake lining dikurangi. Drum brake mempunyai sepatu rem (dengan lining) yang berputar berlawanan dengan putaran drum (wheel hub) untuk mengerem roda dengan gesekan. Pada sistem ini terjadi gesekan gesekan sepatu rem dengan tromol yang akan memberikan hasil energi panas sehingga bisa menghentikan putaran tromol tersebut. Rem jenis tromol disebut “internal expansion lining brake”. Permukaan luar dari hub tersedia dengan sirip-sirip pendingin yang terbuat dari aluminium–alloy
(paduan aluminium) yang mempunyai daya penyalur panas yang sangat baik. Bagian dalam tromol akan tetap terjaga bebas dari air dan debu kerena tromol mempunyai alur untuk menahan air dan debu yang masuk dengan cara mengalirkannya lewat alur dan keluar dari lubang aliran.

Berdasarkan cara pengoperasian sepatu rem, sistem rem tipe tromol pada sepeda motor diklasifikaskan menjadi dua, yaitu:

1. Tipe Single Leading Shoe
Rem tromol tipe single leading shoe merupakan rem paling sederhana yang hanya mempunyai sebuah cam/nok penggerak untuk menggerakkan dua buah sepatu rem. Pada ujung sepatu rem lainnya dipasang pivot pin (pasak) sebagai titik tumpuan sepatu rem.

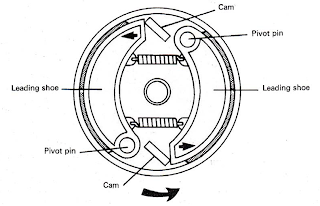

2. Tipe Two Leading Shoe
Rem tromol tipe two leading shoe dapat menghasilkan gaya pengereman kira-kira satu setengah kali single leading shoe. Terutama digunakan sebagai rem depan, tetapi baru-baru ini digantikan oleh disk brake (rem cakram). Rem tipe ini mempunyai dua cam/nok dan ditempatkan di masing-masing ujung dari leading shoe dan trailing shoe.
Cam tersebut bergerak secara bersamaan ketika rem digunakan melalui batang penghubung yang bisa distel. Setiap sepatu rem mempunyai titik tumpuan tersendiri pivot) untuk menggerakkan cam.


C. REM CAKRAM (DISC BRAKE)
Rem cakram dioperasikan secara mekanis dengan memakai kabel baja dan batang/tangkai secara hidrolist dengan memakai tekanan cairan. Pada rem cakram, putaran roda dikurangi atau dihentikan dengan cara penjepitan cakram (disc) oleh dua bilah sepatu rem (brake pads). Rem cakram mempunyai sebuah plat disc (plat piringan) yang terbuat dari stainless steel (baja) yang akan berputar bersamaan dengan roda. Pada saat rem digunakan plat disc tercekam dengan gaya bantalan piston yang bekerja sacara hidrolik.


Menurut mekanisme penggerakannya, rem cakram dibedakan menjadi dua tipe, yaitu rem cakram mekanis dan rem cakram hidrolis. Pada umumnya yang digunakan adalah rem cakram hidrolis.

Adapun keuntungan dari menggunakan rem cakram (Disk Brake) adalah sebagai berikut:
1. Panas akan hilang dengan cepat dan memiliki sedikit kecendrungan menghilang pada saat disk dibuka. Sehingga pengaruh rem yang stabil dapat terjamin.
2. Tidak akan ada kekuatan tersendiri seperti rem sepatu yang utama pada saat dua buah rem cakram digunakan, tidak akan ada perbedaan tenaga pengereman pada kedua sisi kanan dan kiri dari rem. Sehingga sepeda motor tidak mengalami kesulitan untuk tertarik kesatu sisi.
3. Sama jika rem harus memindahkan panas, Clearence antara rem dan bantalan akan sedikit berubah. Kerena itu tangkai rem dan pedal dapat beroperasi dengan normal.
4. Jika rem basah, maka air tersebut akan akan dipercikkan keluar dengan gaya Sentrifugal.
